Система ПВО промышленного и военного назначения ZAi-AS1
ВZAi-AS1является интегрированным, корпоративным и военнымПлатформа обороны против беспилотных летательных аппаратов / противобеспилотных летательных аппаратов / противобеспилотных летательных аппаратов (C-UAS)предназначенный для защиты критического воздушного пространства от несанкционированных, враждебных или навязчивых дронов.
Объединиврадиочастотное обнаружение дальнего радиуса действия, высокоточный радиолокационный надзор, электрооптическое отслеживание,
электронное помехи полного диапазона и подделка GNSS (обман)в одну унифицированную архитектуру, ZAi-AS1 формирует полнуютрехмерная сеть защиты дроновохватывающие обнаружение, идентификацию, отслеживание,
Оценка угрозы и нейтрализация.
Система поддерживает постоянное развертывание и непрерывную круглосуточную работу в сложных условиях, обеспечивая надежную безопасность воздушного пространства для:
- Аэропорты и объекты гражданской авиации
- Военные базы и охрана границ
- Электростанции, нефтегазовые объекты и подстанции
- Государственные здания и дата-центры
- Тюрьмы и критическая инфраструктура
- Порты, промышленные парки и логистические центры
- Стадионы, крупные публичные мероприятия и миссии по защите VIP
Ключевые особенности системы противодействия дронам
1Пять в одном интегрированная оборонная архитектура
ZAi-AS1 объединяет следующие технологии противодействия БПЛА в единую скоординированную систему:
- Модуль обнаружения беспилотных летательных аппаратов- пассивный радиомониторинг для раннего предупреждения
- Радарный модуль обнаружения- наблюдение длинного радиуса действия дронов при любой погоде
- Система электрооптического (EO/IR) отслеживания- визуальное подтверждение и классификация цели
- Электронный блокировщик противодействия (ECM)- подавление многодиапазонного сигнала дронов
- Модуль обмана / обмана GNSS- вмешательство в навигацию и контролируемое захват
Этот мультисенсорный синтез создает замкнутый цикл
"Обнаружить - идентифицировать - отследить - найти - нарушить - контролировать"Рабочий процесс противодействия дронам.
2Всепогодные условия, круглосуточная работа.
Система защиты против БПЛА предназначена для бесперебойной работы в суровых условиях, включая:
- Высокая и низкая температура
- Дождь, туман, пыль и песок
- Прибрежная влажность и промышленные электромагнитные помехи
Он обеспечивает непрерывный мониторинг воздушного пространства и смягчение угрозы беспилотных летательных аппаратов днем и ночью, как в городских, так и в отдаленных местах.
3Радар + радиочастота + тройной обнаружение
ZAi-AS1 использует многослойную стратегию обнаружения, чтобы максимизировать вероятность обнаружения и уменьшить ложную тревогу:
- Диапазон обнаружения RF:≥ 5 км
- Диапазон обнаружения радиолокацией (БПЛА):≥ 5 км
- Электрооптическое обнаружение:
- Расстояние обнаружения ≥ 5000 м
- Расстояние следования ≥ 4000 м
- Дистанция идентификации ≥ 3000 м
При видимости > 20 км, влажности < 50% RH, для целей БПЛА 0,3 м × 0,3 м
Это позволяет ранне обнаружить как дистанционно управляемые беспилотные летательные аппараты, так и автономные БПЛА, даже когда они работают тихо или на малой высоте.
4Полнодиапазонное обнаружение и мониторинг сигналов дронов
Подсистема наблюдения за радиочастотами охватывает широкий спектр частот:
- Диапазон обнаружения:70 МГц - 6000 МГц (настраивается)
- Поддерживает обнаружение общих коммуникационных линий беспилотных летательных аппаратов и телеметрических протоколов
Система может анализировать характеристики сигналов дронов, типы протоколов и направление дистанционного управления, что позволяет точно оценивать угрозу и локализовать пилота.
5. Многополосная электронная блокировка и подавление сигнала
ZAi-AS1 оснащен мощным модулем электронной войны для нейтрализации дронов:
Покрытие частоты помех:
- 5900-6200 МГц
- 5600-5950 МГц
- 5100-5350 МГц
- 4850-5100 МГц
- 2280-2540 МГц
- 1750-2000 МГц
- 1100-1400 МГц
- 850-1050 МГц
- 720-950 МГц
- 410-520 МГц
Эффективный диапазон помех:≤ 3 км
Функции включают:
- Удаление командной линии дронов
- Блокировка видеопередачи
- Перебои в телеметрии
- Принудительная посадка или прерывание возвращения домой
Это обеспечивает надежные электронные возможности противодействия беспилотным летательным аппаратам против коммерческих беспилотных летательных аппаратов и индивидуальных платформ беспилотных летательных аппаратов.
6. GNSS Spoofing & Navigation Deception (ГНСС подделка и навигационное обман)
Система поддерживает подделку основных спутниковых навигационных систем:
- GPS
- Галилей
- ГЛОНАСС
- Бэйду
Расстояние подделки:≥ 1 км
Обман GNSS позволяет системе вводить в заблуждение дроны, фальсифицируя данные о позиционировании, заставляя их дрейфовать, парить, приземляться или покидать защищенную зону без физического разрушения.
7. 360° защита полного охвата
Платформа предоставляет360-градусное всенаправленное покрытие, обеспечивая отсутствие слепых точек в защищенном воздушном пространстве и бесшовную интеграцию с системами безопасности периметра.
8Неконтролируемая работа и интеллектуальный контроль
ZAi-AS1 поддерживает:
- Централизованное программное обеспечение управления
- Автоматическое распознавание угроз
- Система сигнализации и регистрации
- Дистанционный мониторинг и интеграция сети
Это позволяет
работа без надзора, сокращая потребность в рабочей силе и одновременно повышая скорость реагирования и оперативную надежность.
Технические спецификации (основные параметры)
| Параметр |
Спецификация |
| Стандартная конфигурация |
UAD-XTF-PZGLE05 (радар, радиочастотное обнаружение, система EO, джаммер, GNSS-подделка, контроллер и программное обеспечение управления) |
| Диапазон обнаружения RF |
≥ 5 км |
| Полоса частот обнаружения |
70 МГц - 6000 МГц (настраивается) |
| Системы обмана GNSS |
GPS / Galileo / GLONASS / BeiDou |
| Диапазон обмана GNSS |
≥ 1 км |
| Диапазон сбоев |
≤ 3 км |
| Угол покрытия |
360° |
| Дальность обнаружения радиолокацией (БПЛА) |
≥ 5 км |
| Диапазон обнаружения EO |
≥ 5000 м |
| Дальность отслеживания EO |
≥ 4000 м |
| Диапазон идентификации EO |
≥ 3000 м |

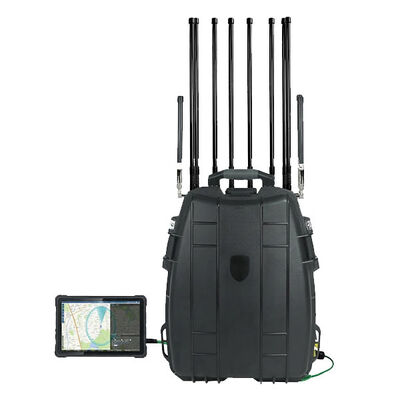

Аппаратные компоненты ZAi-AS1 Anti-UAS
Типичные приложения для борьбы с дронами
- Система защиты от беспилотных летательных аппаратов для аэропортов и защиты безопасности полетов
- Решение по борьбе с БПЛА для военных баз и пограничного контроля
- Защита дронов для электростанций, нефтеперерабатывающих заводов и подстанций
- Противодействие незаконному обороту в тюрьмах
- Защита воздушного пространства правительственных зданий
- Временное развертывание для крупных мероприятий и VIP-безопасности
- Предотвращение вторжения дронов в порты и прибрежные районы
Преимущества решения ZAi-AS1 против БПЛА
- Полностью интегрированПлатформа с многодатчиками для противодействия беспилотным летающим аппаратам
- Длиннодальное раннее предупреждение и высокоточное отслеживание
- Возможность обнаружения беспилотных летательных аппаратов полного диапазона и электронных контрмер
- Поддержкаметоды мягкого уничтоженияБез физических повреждений.
- Модульная архитектура для настройки и расширения
- Доказанная пригодность для предприятий и военных задач
- Фиксированная установка для стабильного долгосрочного использования
ВСистема ПВО ZAi-AS1предоставляет полное, профессиональное и масштабируемое решение безопасности против беспилотных летательных аппаратов.и GNSS в единую платформу, он создает прочныйщит для обнаружения и смягчения последствий использования дроновдля современных воздушных пространств с высоким риском.
Для организаций, которые ищут надежный, интеллектуальный и готовый к будущемуСистема защиты от беспилотных летательных аппаратов / беспилотных летательных аппаратов, ZAi-AS1 представляет собой мощный и проверенный на практике выбор.
